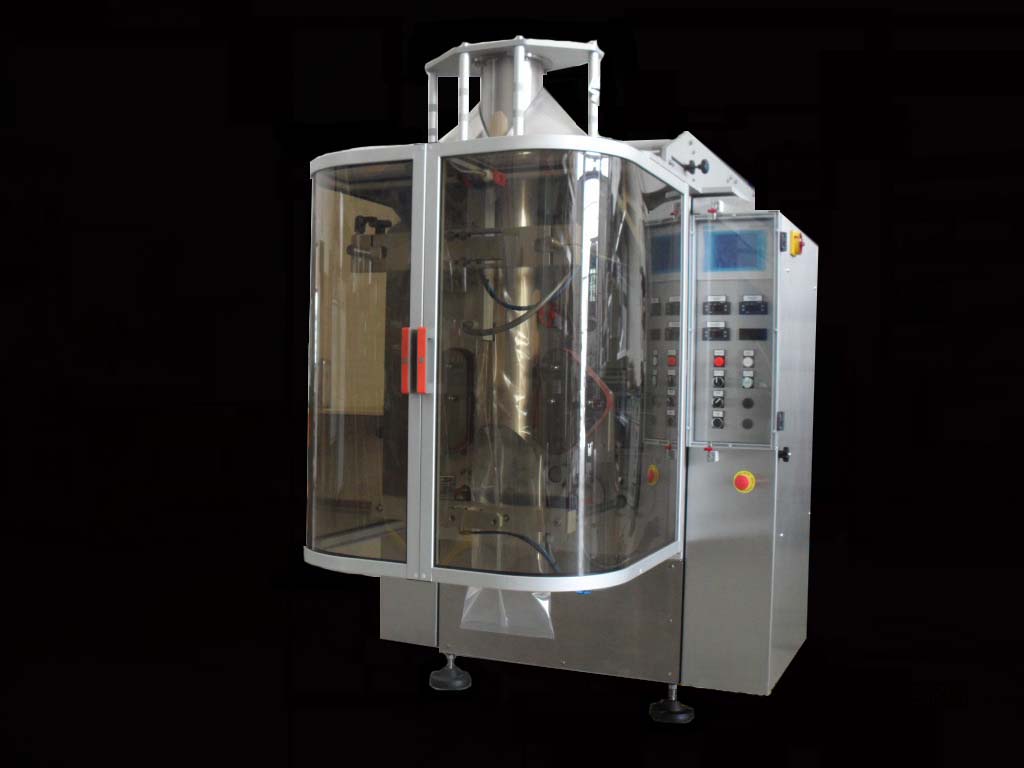

Macchina elettropneumatica formatrice/riempitrice/chiuditrice di sacchetti a 3 saldature, modello S3, in acciaio INOX AISI 304.
Questa macchina é in grado di lavorare con qualsiasi tipo di film plastico termosaldante, quali polipropilene, cellophane, accoppiati semplici, accoppiati complessi con alluminio e carta.
La struttura della macchina e tutte le parti a contatto con il prodotto sono in acciaio INOX AISI 304.
Lo svolgimento del film avviene tramite un albero libero di ruotare su cuscinetti e da un cinghiolo motorizzato controllato da sensori.
Il trascinamento del film avviene tramite cinghioli autocentranti (forza di pressione per il trascinamento, accostamento e disimpegno dal tubo formatore sono automatici con movimento pneumatico).
Il controllo della temperatura delle barre saldanti avviene tramite regolatori in grado di controllare anche la minima variazione di temperatura.

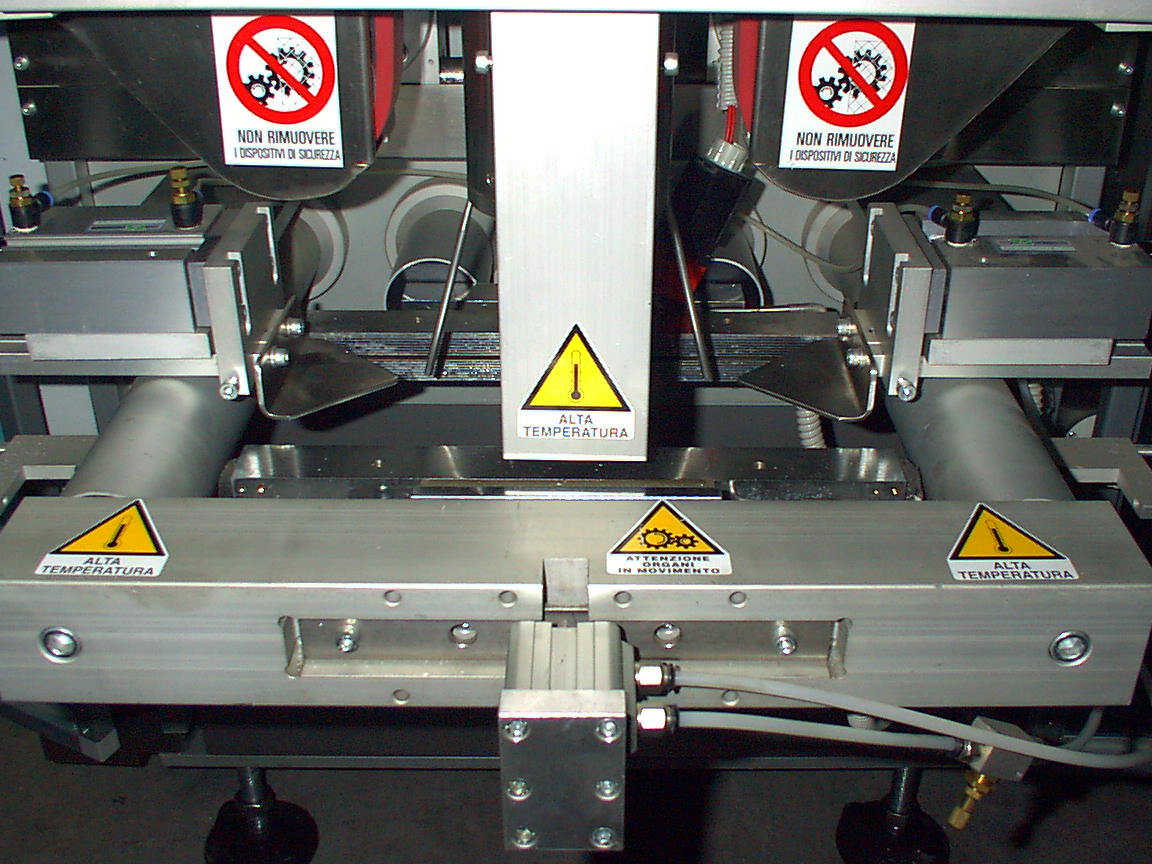

I movimenti delle barre saldanti avvengono pneumaticamente su manicotti a ricircolo di sfere.
La lama di taglio (coltello), viene controllata da un azionamento pneumatico indipendente che permette il taglio perfetto fra un sacchetto e l’altro.
La lunghezza della confezione é programmabile e controllata da encoder in lettura diretta o da fotocellula (opzionale).
Il quadro comandi, il pannello elettrico ed il gruppo pneumatico sono facilmente accessibili ed ispezionabili e vengono costruiti in base alle direttive antinfortunistiche di legge.

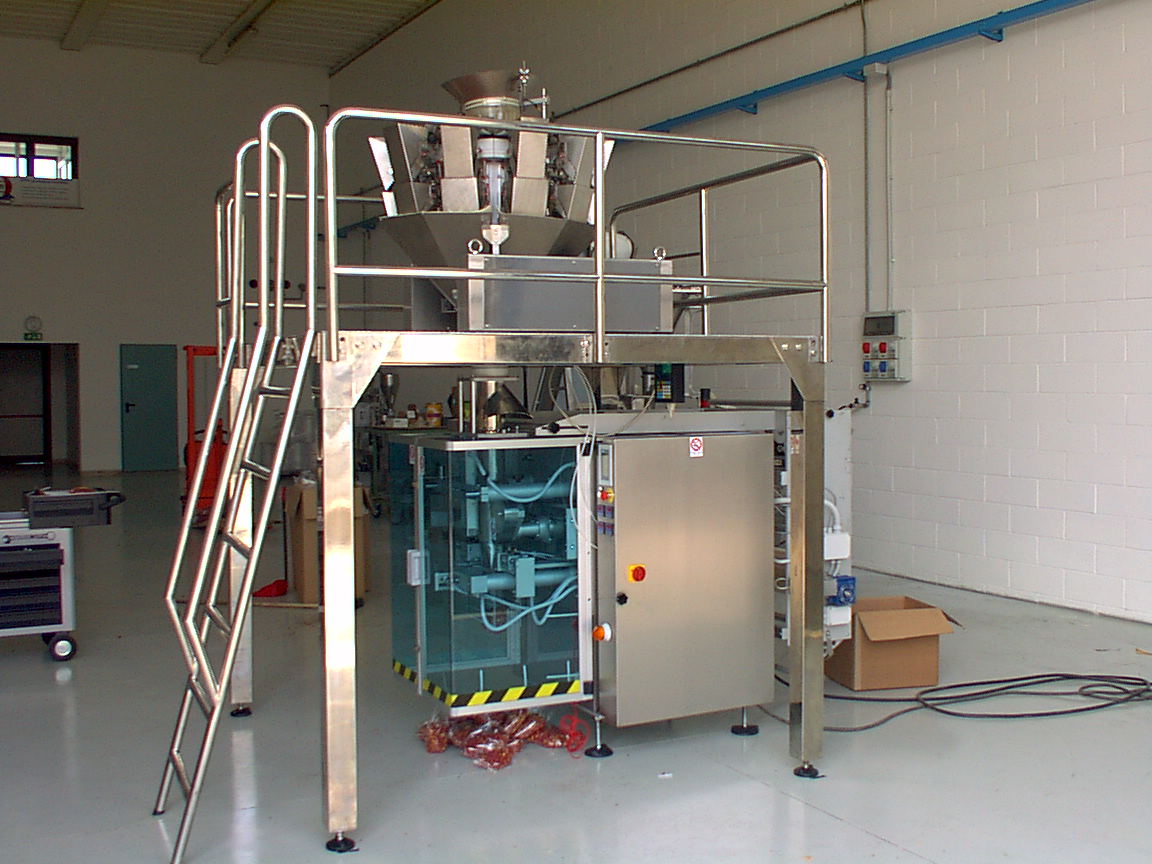

L’unità di governo della macchina é con PLC. La macchina é già predisposta per l’interfacciamento con sistemi automatici di alimentazione, dosaggio o conteggio dei prodotti da confezionare.
Velocità max | meccanica fino a 50 confezioni al minuto |
---|---|
Dim. Max sacco | 250 x 400 mm sacco appiattito |
Diametro max. esterno bobina | 350 mm |
Fascia max. bobina | 680 mm |
Dimensione macchina | 1100 x 1600 x 1700 mm |
Consumo aria | 10 Nl/ciclo a 6 - 8 ATM |
Consumo energia | 5 KW - 380 V 50 Hz trifase + N + T |
Peso | 1.300 Kg |
